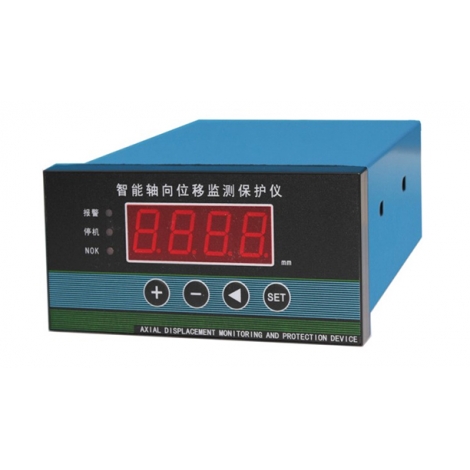

MG-3ZW型智能轴位移监测保护仪是机器内部，转子沿轴心方向,相对于止推轴承二者之间的间隙而言。轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙。对于旋转机械，如汽轮机，风机和压缩机等，轴向位移是一个十分重要的信号，过大的轴向位置将引起大的机构损坏。
MG-3ZW型智能轴位移监测保护仪配接MG-8100电涡流传感器，对止推轴承的损坏，可提出早期报警和保护。
一般情况下,被测面是轴.上的止推法兰或者轴上别的平面，而电涡流探头应能直接探测止推法兰(如果它和轴是一个整体的话)或其它沿轴向的平面。
胀差是轴和机器壳体之间的相对热增长,在汽轮机启动和停车期间，由于金属材料的不同,热膨胀系数的不同,以及散热的不同。轴的热膨胀可能超过壳体膨胀,其结果是如果在机器内部规定允许的间隙被超过,就会产生摩擦。在大型机械的旋转表面和非旋转表面之间,在高速旋转的情况下，摩擦会导致灾难性的破坏,而胀差监控仪正是专门为大型汽轮机发电机组而设计的,可借助于监测胀差,在摩擦发生之前采取必要措施。

显示: 3位半0.8英寸LED数码管显示
量程:
轴向位移: 4mm (无特殊要求按±1.5mm生产)
胀差: 10mm (无特殊要求按-3~+5mm生产)
准确度: ±1%(满量程)
电流输出: 4~ 20mA
报警、停机:满量程内任意设定
开关量输出:DC28V/1A(常开触点)
温度范围:运行时: 0°C~ +65°C
储存时: -30°C~ + 80°C
相对湿度:至95%,不冷凝
电源电压: AC220V/50Hz±5%
外形尺寸: 160x80x250mm
开孔尺寸: 152+1x74+1mm

1.实现智能处理:报警I值、Ⅱ值可通过面板按键任意设置
2.可通过按键调整量程,通道零位电压 ,无需电位器调整，方便现场调试
3.断线检测保护:断线封锁报警、停机继电器输出, NOK灯亮
4.具备上、掉电检测功能,同时切断报警、停机输出回路
5.可以查看间隙电压值
6.当参数设置或查看间隙电压时，1分钟不进行键盘操作，自动回到测量状态
7.报警保持，当装置发生报警,将保持报警状态,在报警条件消失后,使用复位键解除报警状态(若报警状态依然存在则不能消除)

监测仪型号：MG-3ZW - A□□ - B□□ - C□□
智能轴位移
监测仪型号：MG-3ZWZ - A□□ - B□□
智能胀差
标准线性量程±2mm,远离探头为正
量程选择：A□□
A00 : -1.0~0~+1.0mm （轴位移）
A01 : -2.0〜0~+2.0mm （轴位移）
A02 : -3.0~0~+5.0mm （胀差）
A03 : -4.0~0~ +6.0mm （胀差）
A04 : -5.0~0~ + 5.0mm （胀差）
传感器选择：B□□
B00 : Φ8mm电涡流传感器（轴位移）
B01 : Φ11mm电涡流传感器（轴位移）
B02 : Φ18mm电涡流传感器（胀差）
B03 : Φ25mm电涡流传感器（胀差）
电源选择：C□□缺省选号为220V AC/50Hz
C00 : 220V AC/50Hz
C01 : 110V AC/50Hz
C02 : 250V AC/50Hz
C03 : 110V DC/50Hz
C04 : 250V DC/50Hz
C05 : 用户指定
MG-8100电涡流传感器系统
MG-8100 -X□□-L□□-M□□-K□□
具体选型参照MG-8100电涡流传感器系统说明

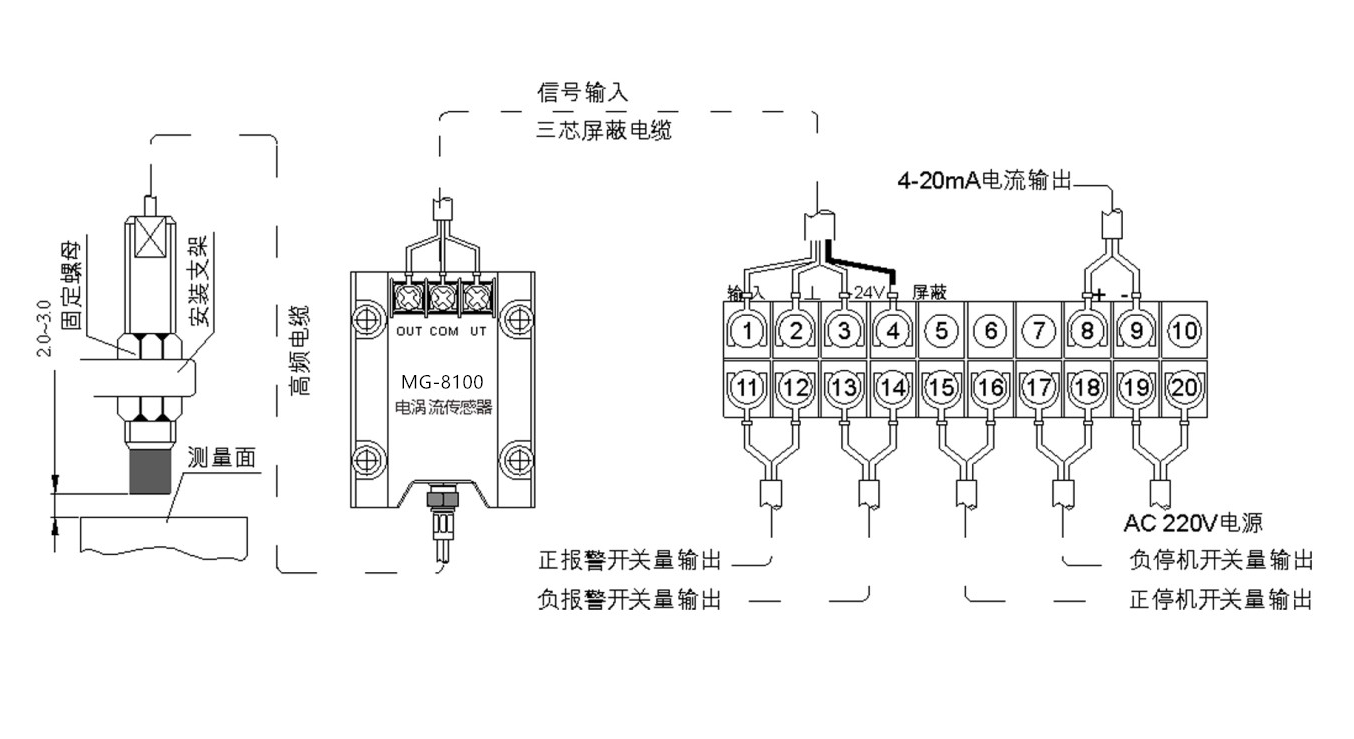

安装间隙距离参见产品出厂报告单
