MG-3BN型智能振动单通道监测保护仪，可测量机壳或者结构相对于自由空间的振动，即绝对振动，特别适用于具有滚珠轴承的机器，在这种机器里，轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转机械逬行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监控仪尤其适用。
频率范围: 10~ 300Hz
量程: 0~ 50.0mm/s 0~ 500um
准确度: +1% (满量程)
电流输出: 4~20mA
开关量输出: DC 30V/5A或AC250V/5A(常开)
报警设定:满量程内任意设定
环境温度:运行时: 0~65°C
储存时: -30~80°C
相对湿度:至95%，不冷凝
电源电压: 220VAC/50Hz+ 10% 50mA
(盘装)外形尺寸: 160x 80x 160mm
(盘装)开孔尺寸: 152+1x 74+ 1mm
(壁挂)外形尺寸: 245*190*88mm
(壁挂)开孔尺寸:孔间距170*272.5mm
1.实现智能处理:报警I值、Ⅱ值可通过面板按键任意设置
2.面板按键可调整量程值,无需电位器调整,方便现场调试
3.1分钟不按操作键，可自行回到运行状态
4.报警延时调整范围1~60秒,以防止现场干扰引起误报警
5.具有上、掉电检测功能,传感器掉线检测功能,同时切断报警、停机输出回路,能有效抑制仪表误报警
6.振动烈度(振动强度)和振动幅度(振动位移)自由切换。

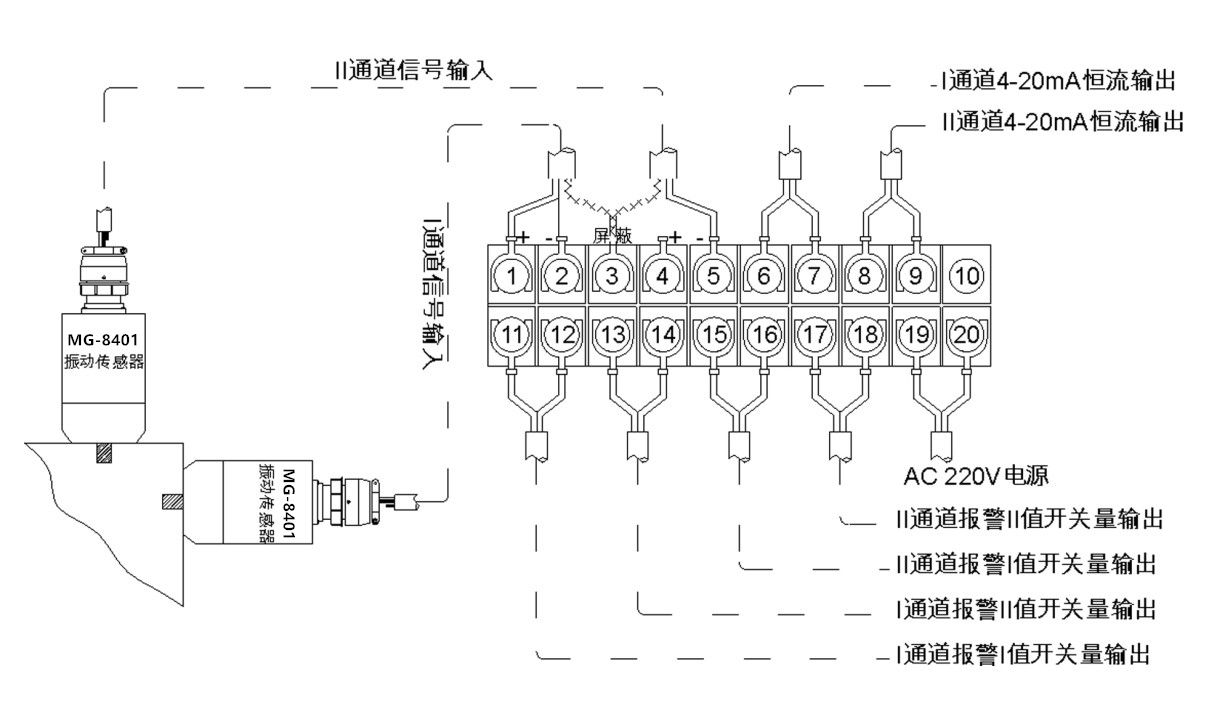

盘装式接线示意图

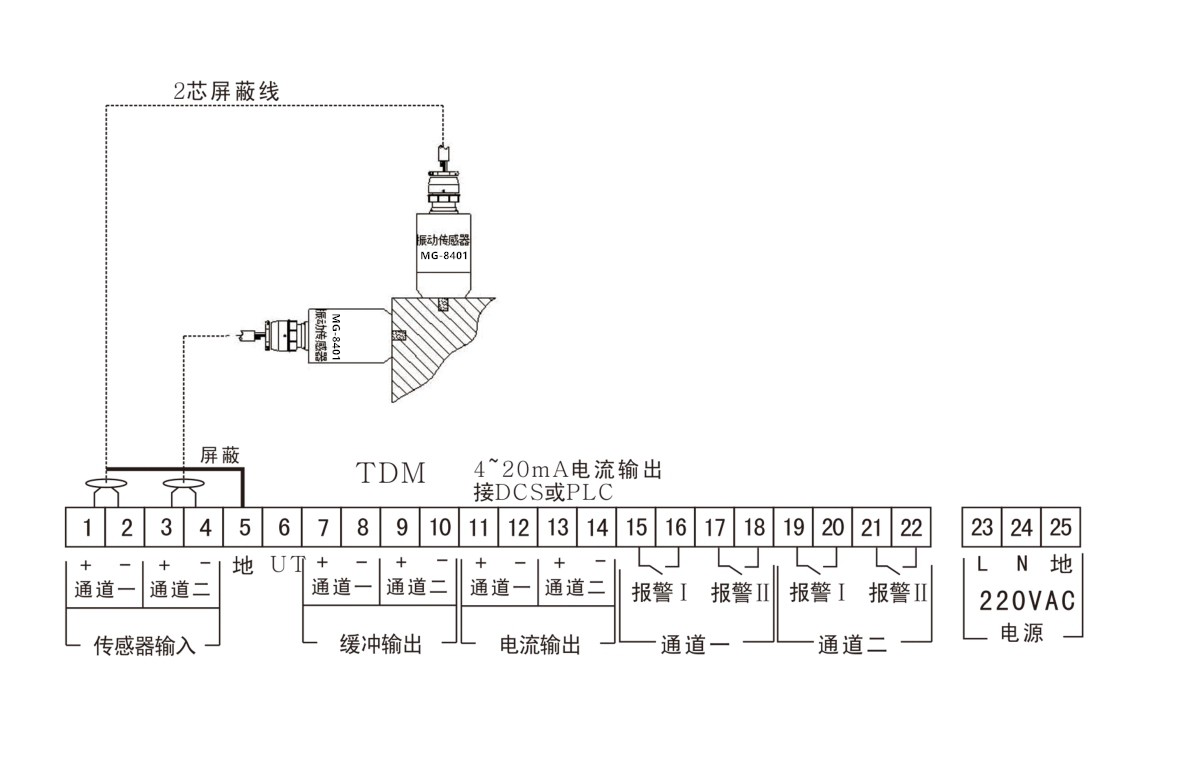

挂壁式接线示意图
监测仪型号:MG-3BN、3LN/g - A□□ - B□□ - D□□
3BN-振动幅度型号
3LN-振动速度型号
g-选择”g“为挂壁安装，缺省为盘式安装
量程选择：A□□缺省选择为0~200 μm或0~20.0 mm/s
A00 : 0~100 μm
A01 : 0~200 μm
A02 : 0~10.0 mm/s
A03 : 0~20.0 mm/s
A04 : 用户指定
电源选择：B□□缺省选择为AC 220V/50Hz
B00：AC 220V/50Hz
B01: AC 110V/50Hz
B02：AC 250V/50Hz
B03：用户指定
报警延时：D□□缺省选择03秒
D00: 03秒
D01: 05秒
D02: 10秒
D03: 30秒
D04: 用户指定
传感器型号：MG8401TF-A□□-B□□-C□□-K□□
T-耐高温型
F -防爆型
缺省选择为MG8401标准型
岀线方式：A□□缺省选号为电缆航插4针
B04:用户指定;
电缆长度: C□□缺省选号为2米
C00: 2米
C01: 5米
C02: 10米
电缆铠装: K□□缺省选号为不铠装
K00: 无铠装
K01: 铠装
BO4:用户指定
电缆长度: C□□缺省选号为2米
C0O: 2米
C01: 5米
C02: 10米
电缆铠装: K□□缺省选号为不铠装
K00:无铠装
K01: 铠装
